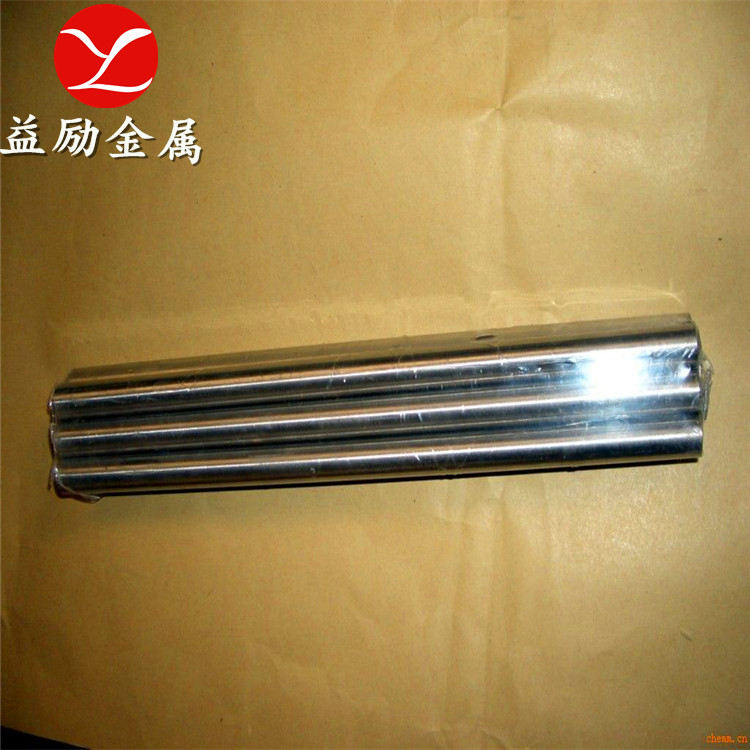

材料牌號：4J54 法國牌號：N54 德國牌號：Vacodil 540/FeNi54 一、概述     鐵鎳定膨脹合金是通過調整鎳含量而獲得在給定溫度范圍內能與膨脹系數不同的軟玻璃和陶瓷匹配的一系列定膨脹合金，其膨脹系數和居里點隨鎳含量增加而增加。該合金是電真空工業中廣泛使用的封接結構材料。     1.1 4J54材料牌號 4J54。   1.4 4J54化學成分                                          表1-2[4]                                      % C Mn Si P S Al Co Ni Fe ≤ 0.05 0.80 0.30 0.020 0.020 - - 53.5～54.5 余量     1.5 4J54熱處理制度 標準規定的膨脹系數性能檢驗試樣其熱處理制度：在保護氣氛或真空中加熱到850℃±20℃，保溫1h，以不大于300℃/min速度冷至400℃以下出爐[4]。 1.8 4J54應用概況與特殊要求 4J54合金主要用于和云母、軟玻璃封接。 在應用中應使選用的封接材料與合金的膨脹系數相配。熱處理時應控制其晶粒度，以保證材料具有良好的深沖引伸性能。當使用鍛、軋材時應嚴格檢驗材料的氣密性。 二、物理及化學性能                                        2.1.1 4J54溶化溫度范圍 該合金溶化溫度約為1430℃[1,2]。 2.1.2 4J54熱導率 λ=18.8W/(m·℃)[1,2]。 2.1.3 4J54比熱容 該合金的比熱容為502J/(kg?℃)。     2.2 4J54密度 ρ=8.28g/cm3[1,2]。 2.3 4J54電性能 電阻率ρ=0.42μΩ·m[1,2]。     2.4 4J54磁性能 2.4.1 4J54居里點 Tc=530℃[1,2]。 三、力學性能 3.1.1 硬度 深沖態帶材應符合表3-1的規定。厚度不大于0.2mm的帶材不作硬度檢驗。 3.1.2 抗拉強度 合金帶材的抗拉強度應符合表3-2的規定。    3.2.1 硬度 該合金（退火態）硬度HV約為135[1,2]。 3.5.1 彈性模量 該合金的彈性模量E=157GPa[1,2]。
