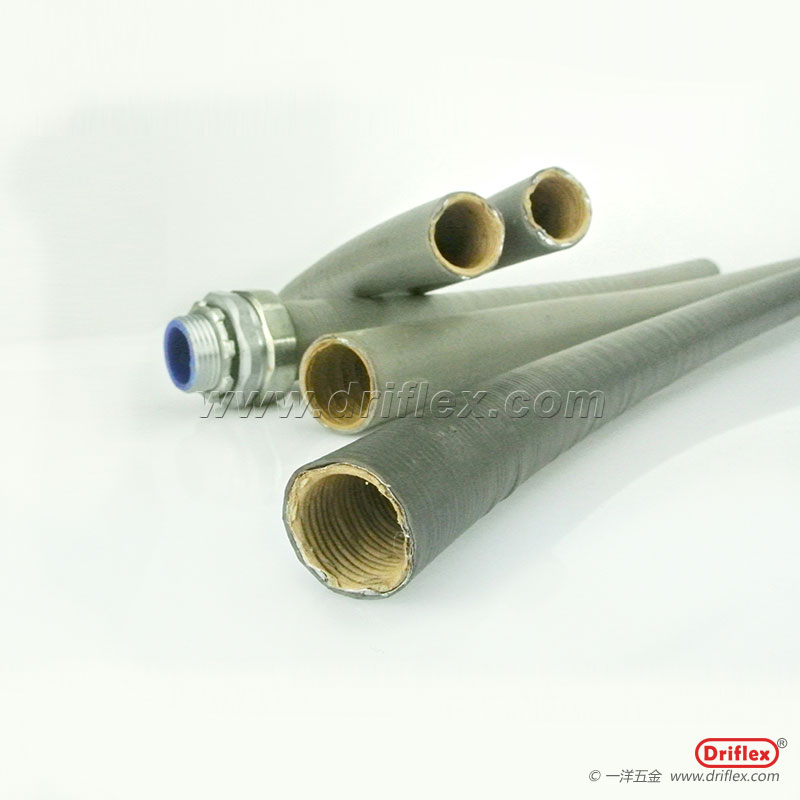

LV-5Z包塑 Model: LV-5Z Description:  結構與用途               LV-5Z阻燃包塑可撓金屬電線保護套管，其結構規格與LV-5相同，防火性能強，適用于室內外潮濕防火要求較高的電氣施工、裸露配管、儀器儀表、設備安裝配管。 產品特點：       1、機械保護功能       2、屏蔽功能       3、自由彎曲，保護層光滑柔軟阻燃       4、溫度范圍：零下20攝氏度到60攝氏度       5、安裝簡便 相關配置說明 1、套管12#、15#、17#每卷允許有兩個接頭（三根），短頭部分限度不能少于8M。24#、30#、38#、50#每卷允許有一個接頭（二根），短頭部分限度不能少于5M。 2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。  3、重量僅供參考 規格 內徑I.D mm 外徑O.D mm 外徑公差mm 乙烯層厚度mm 每卷長度 m 鋼管對應規格 電線對應規格 mm ″ mm ″ 12# 11.4 17.7 ±0.2 0.6mm 50 8 1/4 13 1/2 15# 14.1 20.6 ±0.2 0.6mm 50 10 3/8 16 5/8 17# 16.6 23.1 ±0.2 0.6mm 50 15 1/2 19 3/4 24# 23.8 30.4 ±0.2 0.6mm 25 20 3/4 25 1 30# 29.3 36.5 ±0.2 0.6mm 25 25 1 32 11/4 38# 37.1 44.9 ±0.4 0.6mm 25 32 11/4 38 11/2 50# 49.1 56.9 ±0.4 0.8mm 25 40 11/2 51 2 63# 62.6 71.5 ±0.6 0.8mm 10 50 2 64 21/2 76# 76.0 85.3 ±0.6 0.8mm 10 70 21/2 76 3 83# 81.0 90.9 ±0.8 1.0mm 10 80 3     101# 100.2 110.1 ±0.8 1.0mm 5 100 4     130# 126.4 136 ±1.0 1.5mm 3 125 5
