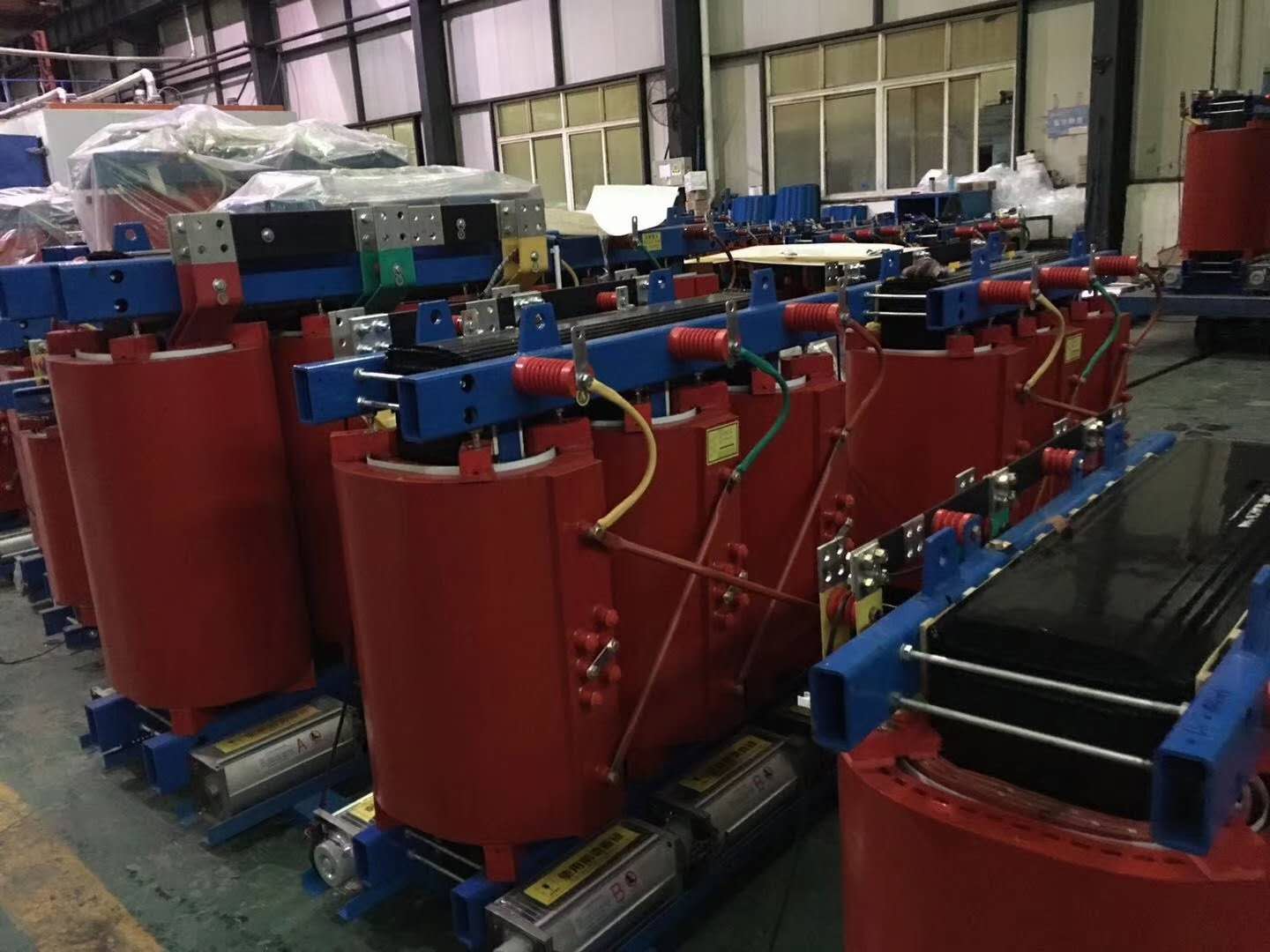

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。干式變壓器主要分為開啟式、封閉式、澆注式三種形式。  結構類型 構造性能 ⑴固體絕緣包封繞組 ⑵不包封繞組 繞組兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組 從高低壓繞組的相對位置看，高壓可分為同心式交迭式 同心式繞組簡單，制造方便，均采用這種結構方式。 交迭式，主要用于特種變壓器。 主要形式 ⒈開啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。 ⒉封閉式：器身處在封閉的外殼內，與大氣不直接接觸（由于密封、散熱條件差，主要用于礦用，屬于防爆型）。 ⒊澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。 構特點1.安全，防火，可直接運行于負荷中心； 2.采用國內進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長； 3.低損耗，低噪音，節能效果明顯，免維護； 4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行； 5.防潮性能好，適應高濕度和其他惡劣環境中運行； 6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置； 7.體積小，重量輕，占地空間少，安裝費用低。 鐵芯 采用冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。 繞組形式 ⑴纏繞； ⑵環氧樹脂加石英砂填充澆注； ⑶玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）； ⑷多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用3，因為它能有效的防止澆注的樹脂開裂，提高了設備的可靠性）。 高壓繞組 一般采用多層圓筒式或多層分段式結構。 干式隔離變壓器
