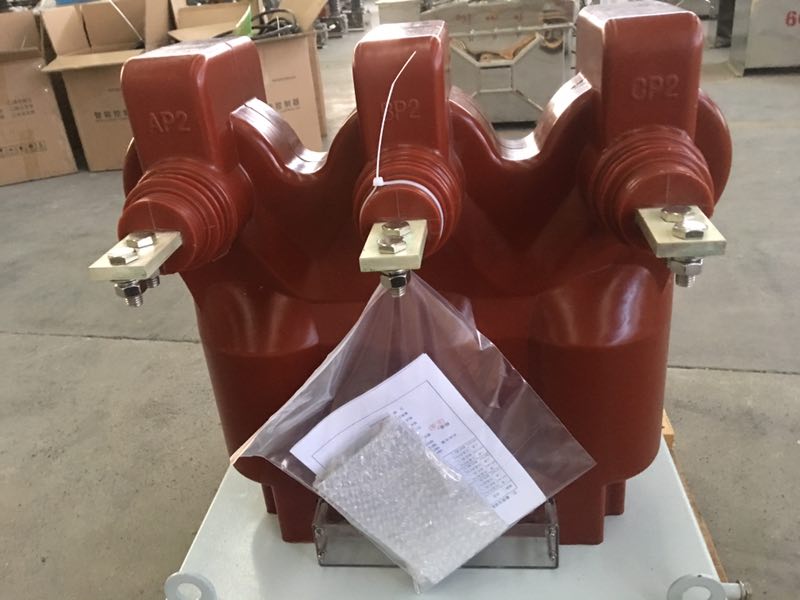

產品簡介: 該三相二元件組合互感器由二臺單相全絕緣電壓互感器組成三相V/V式接線，二臺電流互感器分別串接在A、C相上，采用環氧樹脂與高溫硫化硅橡膠復合絕緣支柱式結構，其表面爬電距離大，采取防雨傘裙，外部采用的高溫硅橡膠材料，具有良好的憎水性，大大地提高了污閃電壓，能有效地防止污閃故障的發生；具有抗老化和耐漏電起痕性能，電蝕損性能達到GB6553-1986[等效采用IEC587（1984）]標準中的1A?6.0級,可以連續承受污閃電壓;具有耐機械沖擊能力強、不易損壞、維護周期長的特點；銘牌為白鋼板,防腐防銹;二次端子加有白鋼金屬蓋板密封，可防雨、防塵、防腐蝕。電流變比澆注在互感器表面的醒目位置，可防止通過更換、更改標牌變比的方法出現的竊電現象，也給用電部門監督檢查工作帶來方便；二次端蓋螺釘都帶有封簽孔，可以加鉛封封住，避免倒換二次線造成竊電，是電網改造和防竊電改造的理想換代產品。 JLSZV-10W型組合互感器的特點取代了油浸組合互感器.它可以任意方向安裝，長期免維護運行。考慮系統增容，電流繞組可以同時帶有3個電流變比結構，同時亦可做成單變比的結構。負荷變化較大時可采用S級。 使用條件 1.環境溫度在-25℃至40℃之間，日平均氣溫不超過35℃(嚴寒氣候及酷熱氣候環境使用時請在訂貨時注明) 2.海拔不超過1000米（高海拔地區使用時請提供海拔高度）;3.大風速:≤34m/s; 4.相對濕度:日平均值不超過95%,月平均值不超過90%; 5.抗地震性能:水平加速度0.25g,垂直加速度0.125g; 6.本產品可在1.2倍額定電壓及1.2倍額定電流下長期運行; 7.裝置種類:戶外復合絕緣全封閉式結構 產品引用標準 GB1207《電壓互感器》GB1208《電流互感器》GB17201《組合互感器》 GB311.1《高壓輸變電設備的絕緣配合》 JJG314《測量用電壓互感器檢定規程》JJG313《測量用電流互感器檢定規程》
