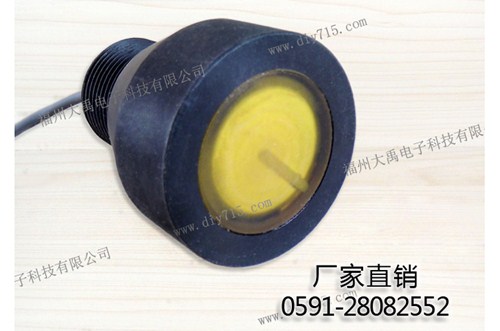

超聲波淤泥界面儀換能器 超聲波淤泥界面儀換能器報價 大禹供 福州大禹電子科技有限公司成立于2008年，集研發、生產及銷售于一體的超聲科技公司。公司坐落于福建福州美麗的名山鼓山旁。 ?專注于超聲波物（液）位計、液位差計 、明渠流量計、泥位計 、音叉開關 、傳感器 、換能器等產品的研發生產； ?主要經營超聲波物（液）位計系列 、 壓力液位/變送器系列、 流量計系列； ?產品主要應用領域：污水廠、自來水廠 、礦山 、水利 、電廠、 化工廠 、鋼鐵廠、 印刷機械制造廠等，各類工業領域的液位測量，特別是污水處理、酸、堿性液體測量。 超聲波淤泥界面儀換能器 換能器的主要技術指標 名稱 200KHz-50KHz水下測距水聲換能器 超聲波淤泥界面儀換能器-常規型 工作溫度 -40～+80℃ 型號 DYW-40/200-NA 壓力 ≤3公斤或者0.3MPa 頻率 200KHz±5KHz/40KHZ±3KHz 角度 (波速寬度)半功率角@-3dB:7.5°±1 銳度角:17.5°±2 (波束寬度)半功率角@-3dB：35°±2， 銳度角:89±4（40KHZ） 量程 200KHz 0.6～120m 40KHz 3～500m 外殼材質 弱酸弱堿環境下可以使用（POM） 等效阻抗 210Ω±20％ 用途 超聲波流量計，水下測距儀 電容量 4760pF±20％ @1KHz 安裝尺寸 詳見產品結構圖 靈敏度 探頭驅動電壓600Vpp，距離0.8m 回波幅度15 V（200KHZ） 防護等級 IP68 工作電壓 峰值電壓＜1500VPP 重量 750g±5％ 換能器的接線說明 分體：四芯帶屏蔽，紅：換能器＋，黑：公共－，藍：溫度傳感器線（MF58） 換能器的溫度傳感器原理圖，測試電路原理圖 聯系電話：0591-28082552 公司網址：http://www.diy715.com/ 淘寶鏈接
