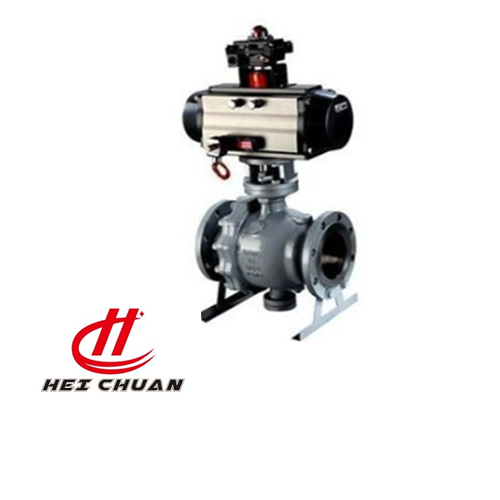

Q647H 氣動固定式球閥 一、氣動固定式球閥 產品概述 本公司的Q647氣動固定式球閥適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了額外考慮，氣動固定式球閥適用于多種腐蝕性和非腐蝕性介質。Q647氣動球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用時間長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都可以密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用加強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧可以讓閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，讓球與密封圈的接處位置相應。氣動硬密封固定球閥采用全通徑的結構使閥門流量孔么與管線內徑相同，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源就可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。 二、氣動固定式球閥 產品特點 （1）氣動固定式球閥采用固定球設計，相對運動部位均采用磨擦系數小的自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作方便的多。 （2）氣動固定式球閥采用全通徑或縮徑設計，流通阻力小。 （3）氣動固定式球閥閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。 （4）每個球閥都有兩個可動密封座，兩個方向都可能密封，因而安裝時不須考慮介質的流向。 （5）在閥桿與閥體及閥桿與球體之間設置導電彈簧，阻止靜電打火點燃易燃介質。 （6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。 （1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。 （2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
