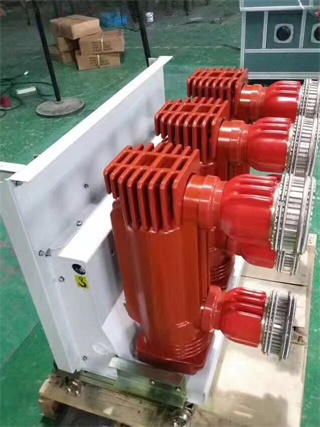

VS1-12戶內高壓真空斷路器 ZN63-12現貨 10kv戶內真空斷路器廠家 VS1-12真空斷路器， VS1-12高壓真空斷路器,合閘所需能量由彈簧儲能機構供給, 儲能機構可以由外部電源驅動電機完成,也可以由手動儲能把手儲能. 儲能完成后, 儲能指示牌顯示“已儲能”.同時, 儲能切換開關切斷儲能電機電源, 斷路器處于待合閘狀態. 在合閘操作中,不論用手按下“合閘”按鈕或遠方操作使合閘電磁鐵動作,均可使斷路器合閘. 合閘動作完成后, 儲能指示牌、儲能切換開關復位, 電機電源接通. 電機再次儲能. 合閘指示牌顯示“合”.輔助開關接點轉換. 在分閘操作中, 不論用手按下“分閘”按鈕或遠方操作使合閘電磁鐵動作, 均可使斷路器分閘, 分閘動作完成后, 分閘指示牌顯示“合”.輔助開關接點轉換. 同時在分閘操作中,計數器自動進一位,可從面板觀察窗看到相應的數字.   VS1真空斷路器結構特點:    VS1-12高壓真空斷路器,主體部分設置在由環氧樹脂采用APG工藝澆注而成的絕緣桶內,這種結構能有效防止外力沖擊,因環境污穢等外部因素對真空滅弧室的影響. 斷路器配用ZMD1410系列中封式陶瓷或玻璃真空滅弧室,其銅鉻觸頭具有環狀縱磁場觸頭結構,開斷能力強,截流水平低,電壽命長. 真空滅弧室置與絕緣捅內,使斷路器具有免維護,無污染,無爆炸危險,噪音低, 絕緣水平高. 操動機構為彈簧儲能操作機構,機構箱內裝有合閘單元,前方面板上設有分、合按鈕,手儲能操作孔、彈簧儲能狀態指示牌等.機構與本體前后布置成一體,傳動效率高,操作性能好,適用于頻繁操作,可裝于移開式或固定式開關柜.  VS1-12 (ZN63A-12)型戶內高壓真空斷路器，系三相交流 50Hz 定額電壓為 12kV 電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。 該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
