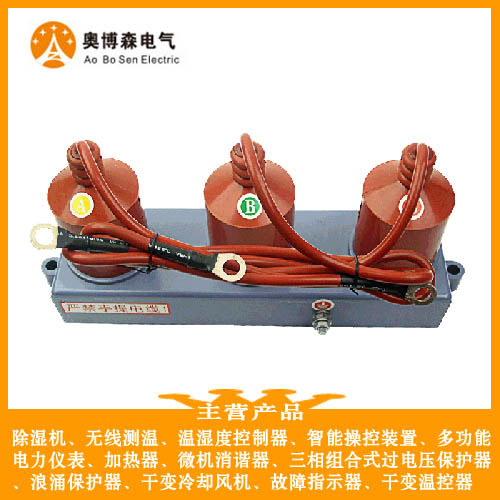

株洲奧博森TBP-B-12KV線路過電壓保護器 TBP-B-12KV線路過電壓保護器為TBP三相組合式過電壓保護器，對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想保護裝置。廣泛用于電力、冶金、化工、、輕工、建筑、電氣化鐵道等行業. TBP的設計新穎 、技術性能合理可靠、參數選取科學。本產品結構采用四星形接法，采用氧化鋅非線性電阻和放電間隙相串聯的結構，大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性，從而消除分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。 在系統發生間歇弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A2MS方波沖擊能量時，過電壓保護器可以起到保護作用。   使用條件 a)適用于戶內、外； b)環境溫度-40℃~+40℃； c)海拔高度不超過3000m； d)電源頻率不小于48Hz，不大于62 Hz； e)長期施加在避雷器端子間的工頻電壓不超過避雷器的持續運行電壓； f)地震烈度8度及以下地區； g)大風速不超過35m/s； h)重污穢及以下地區。 安裝及注意事項 1、戶內型可水平安裝在各種不同型號的開關柜的手車底盤內或支撐梁上； 2、帶有動作記錄儀(IM)的TBP,先將TBP本體(安裝方式同上)和動作記錄儀(嵌入式,安裝在易觀察的地方,外殼須接地)各自固定好后,通過帶航空插頭的七芯屏蔽電纜相連,安裝尺寸詳見《TBP-IM過電壓動作記錄儀技術說明書》； 3、TBP在和三相電源(A、B、C)及接地端(D)相連時,須注意以下事項： ⑴電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的小安全距離的要求； ⑵TBP電纜線之間的安全距離及TBP電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器相間距離（應在電纜電纜拉緊狀況下）； ⑶TBP高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起； ⑷安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破 TBP-B-12KV線路過電壓保護器詳見實物圖：
