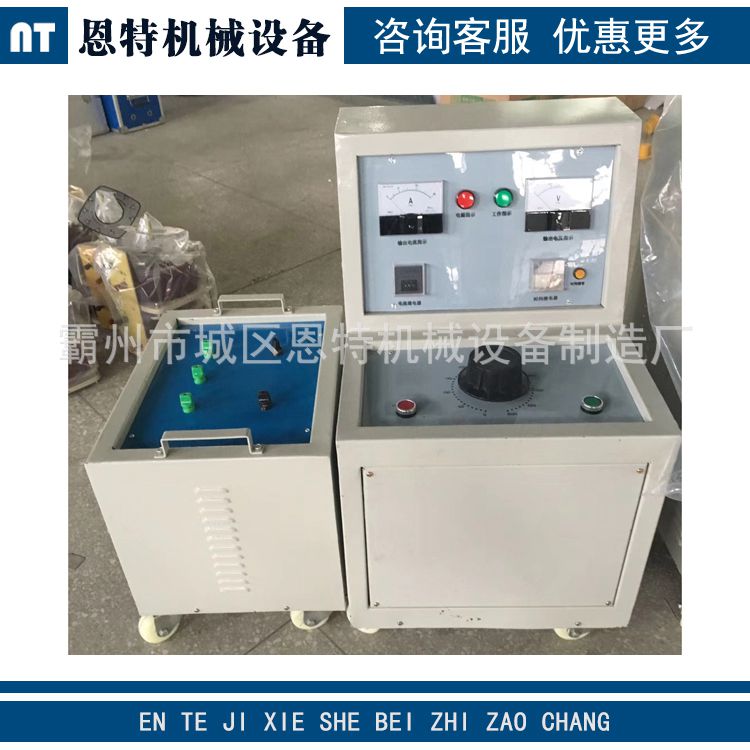

三倍頻高壓發生器  5kVA/360V 150Hz耐壓試驗裝置 承裝修試 產品概述 本產品是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。 三倍頻感應電壓發生器裝置可配套提供連同控制設備及機箱在內的成套產品。本發生器是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器：串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。 本產品是靜止變頻設備、噪音低、體積小、在高電壓系統中完全可以取代傳統的變頻機組。 工作原理 三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高. 由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。 當三倍頻發生器帶上（例如JCC——220型高壓串級式電壓互感器）負載時，其電流由感性變為容性，由于功率因數低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。 YGSBP三倍頻電壓發生器用于35KV~220KV串級式電壓互感器的交流倍頻感應耐壓試驗?？赏瑫r考核被試互感器的主縱絕緣，同時也可作為電機及電力變壓器繞組感應耐壓試驗。  手機：15831605350  18231692242（微信）   聯系人：曹偉偉   QQ：2625192935 三倍頻高壓發生器  5kVA/360V 150Hz耐壓試驗裝置 承裝修試
