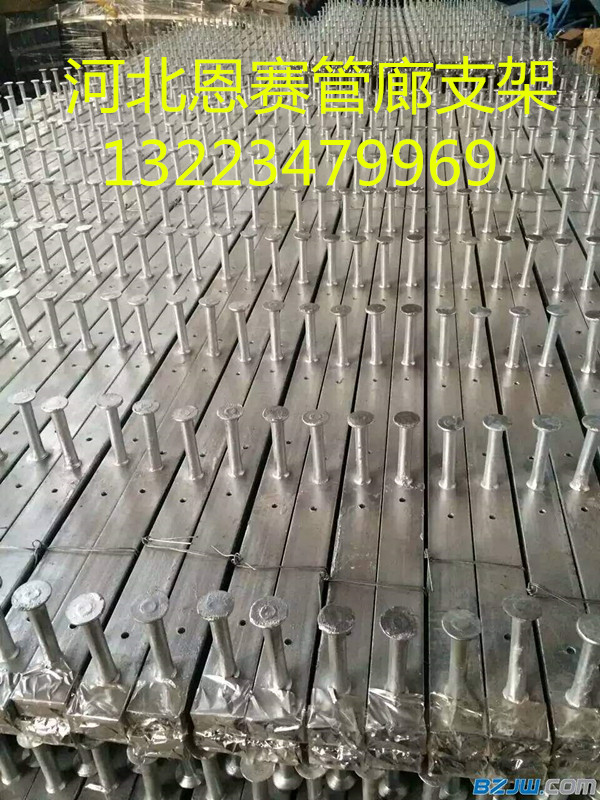

1.工藝流程：彈線定位→橋架連接→橋架接地→橋架固定→定位復核 2.根據管廊標準斷面圖，利用紅外線水平儀及線墜進行橋架安裝的定位。 3.鍍鋅橋架按每根4米進行定制，其連接板的兩端不需要跨接地線，連接板兩端各用一個防松墊圈的固定螺栓。 4.利用橋架連接板把橋架進行組對連接，使用90度角連接件把橋架固定于托臂上。 5.橋架過伸縮縫地方增加伸縮節。 橋架過伸縮縫地方增加伸縮節 6.橋架翻彎時，若大電纜直徑小于70mm，橋架翻彎角度不大于30度，電纜大直徑小于等于50時，翻彎角度不大于45度。 7.槽架在穿過隔墻（包括防火墻）、樓板時，采用不燃燒材料將其周圍的縫隙填塞密實。 8.根據施工圖紙復核橋架的位置、水平偏差度。水平或垂直允許偏差為其長度的2%，且全場允許偏差為20mm。 一、城市地下綜合管廊支架預埋件材料的要求 (1)采用Q235B鋼，內緣需帶齒牙，以保證與連接件之間依靠機械咬合實現安全的抗剪、抗滑移性能，為整個系統提供可靠連接。 (2)采用背部焊接連接，以保證拼縫處傳力可靠。 (3)有刻度，以方便施工安裝時的現場加工。 二、支架施工工藝流程 預埋：檢查預埋件→預埋件的定位→預埋件固定→檢查→混凝土澆灌→拆模板→清理預→預埋件檢查。 三、檢查 并按工藝要求抽查預埋件的外形尺寸和焊縫質量。焊接應牢固、焊縫應飽滿、無裂紋、夾渣、氣泡等缺陷。槽形預埋件應檢查槽內泡沫條填充是否完好。并按樓層需要的預埋件品種、規格、數量進行配置。 四、 定位與固定(關鍵工序、質量控制點) (1)根據剪力墻的分格尺寸，按工程預埋件點位布置圖的位置、品種、數量要求進行埋設。 (2)距墻體構件的邊距應按設計要求確定。 (3)定位偏差應符合下列要求：標高偏差不大于10.0mm，軸線與幕墻軸線的偏差前后不大于10.0mm，左右偏差不大于20.0mm。 (4)檢查定位完畢后，檢驗員應進行檢查并記錄。 (5)定位后，把上錨筋與主體結構的鋼筋焊接牢固。定位后預埋件表面與模板表面應緊密貼合。 五、焊接 固定錨栓與U型槽背面牢固連接，錨栓之間間距恰好與土建的橫 向鋼筋間距一致，保證每個錨栓可以緊貼鋼筋上面放置。在保證預埋件的垂直度后，把錨栓焊接在鋼筋上，這樣就可以保證預埋的支架不發生位移。
