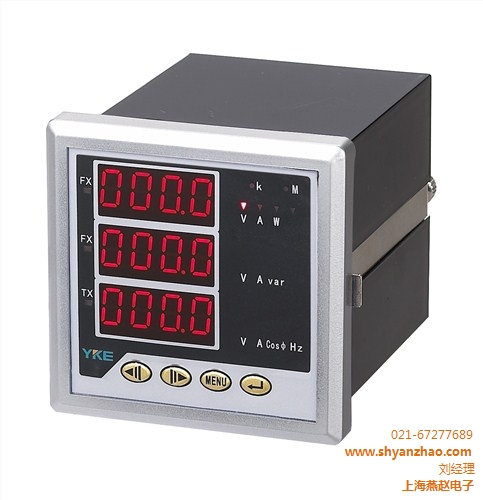

聯系人：應婷（銷售）18317166171 公司電話：021-67277689-808 公司電話：021-57236681 產品概述 概述 PD760E和PD760Z系列多功能電力儀表是針對電力系統、工礦企業、公共設置、智能大廈等電力監控、智能控制、計量考核的應用場合的高精度、高可靠、高性價比、多測量參數的智能配電儀表產品。該系列儀表采用高精度專用計量芯片和高可靠的MCU設計，可以同時測量三相電網中的所有常用電量參數：三相電壓（相/線）、三相電流、有功功率、無功功率、功率因數、電網頻率、UIPQ需量和雙向電能計量，具有標準電能脈沖輸出和RS485通訊接口，可選多種擴展功能模塊。 PD760E系列為常規功能的產品，具有測量和計量功能，配置電能脈沖輸出和通訊接口；PD760Z系列在常規功能的基礎上增加直流變送輸出、開關輸入監測、繼電器輸出等功能；產品共有五中外形可選，面框分別為：160*80、120*120、96*96、80*80和72*72（mm）。 該系列產品具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種 的智能化、數字化的電網前端采集元件、PD760E/Z系列多功能網絡電力監測儀已廣泛應用于控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中、具有安裝方便、接線簡單、維護方便、工程量小，現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB/T22264.1-2008、GB/T13978-2008. 技術指標 參數精度等級電量計量：有功電能0.5級，無功電能1.0級，變送輸出0.5級顯示方式LCD液晶屏顯示/12位LED顯示信號輸入測量網絡三相四線V34/三相三線V33電壓額定值AC 380V/AC 220V/AC 110V過負荷1.2倍額定值（連續），2倍額定值/1秒功耗＜0.4VA（每相）阻抗＞500KΩ電流額定值AC5A/AC1A過負荷1.2倍額定值（連續），2倍額定值/1秒功耗＜0.2VA（每相）阻抗＜2mΩ頻率45~65Hz電能雙向有功、無功電能計量電源工作范圍AC/DC85~265V功耗＜5VA功能模塊電能脈沖無源光耦集電極開路輸出通訊接口2路RS485通訊
