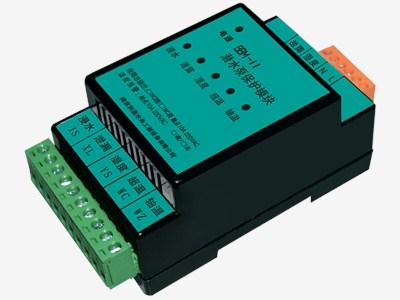

一、產品概述 BBM系列潛水泵保護模塊(以下簡稱保護器),專為潛水泵保護配套而設計的產品,具有結構緊湊、保護靈敏、安裝及維修方便等特點,在模塊正面具有直觀的故障指示. 二、技術參數 故障總輸出:NO型；NC型（可選），觸點 10A 220VAC 供電電源:12VDC；220VAC （可選） 功耗:120mA 濕度預警:觸點 10A 220VAC 重量:約0.1Kg 安裝方法:DIN35導軌安裝 環境溫度:-20℃～75℃ 外形:尺寸:112*55*44(mm) 環境濕度:90% 以下（無水珠凝結） 三、產品選型 四、外形實物圖 外形尺寸（長*寬*高）：112*55*44（mm） 安裝方法： 控制器采用 標準DIN35導軌安裝 鑲嵌于控制柜板上，用隨機的緊固件鎖定。 四、BBM-II 接線端子說明 模塊12VAC供電接線端子圖 模塊220VDC供電接線端子圖 BBM-II型控制器共有16個端子,各端子說明如下: 保護器上面的接線端子: 1、2:總故障輸出接點,繼電器輸出;（接點容量10A 220V） 3、4:濕度預警信號輸出,繼電器輸出;（接點容量10A 220V） 5、6:電源輸入端,12VDC或220VAC供電,由型號決定. 保護器下面接線端子: 1、2:JS浸水信號輸入端; 3、4:XL泄露信號輸入端; 5、6:YS濕度信號輸入端; 7、8:WC超溫信號輸入端;如不使用,應將其短接. 9、10:WZ軸溫信號輸入端;小功率水泵一般不用,應將其短接, 保護器供電:電源指示燈亮. ? 黃經理: 0510-⑧②零③①⑥⑤⑤
